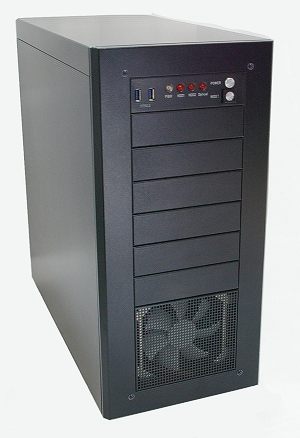

[自作PC向けケース PCC-AX1]

画像
(商品説明)
ATX規格対応、ミドルタワー、国産フルアルミPCケースです。
見栄えやデザインよりも使い勝手を重視した設計にこだわっています。
自作PCで頻繁にパーツ交換を行うヘビーユーザーにお薦め。



(製品の特徴)
シャーシ素材に国産フルアルミを採用する事で、ケース本体の重量を軽量化し、パーツ組み換え作業時の負担を軽減しました。

また、1.5mm肉厚アルミと折りを多用した立体構造により、スチールケースにも劣らない強度を確保しています。
拡張ベイとして5インチ10段フリーレイアウトベイシステムを採用、従来のPCケースに比べより自由なパーツレイアウトを実現しました。

操作パネル、ストレージ、冷却FAN等、全ての装備をユーザーの思いのままにレイアウト可能です。
ベイへの装着にはデュアルベイシステムを採用、SSD、HDD等ドライブ類とFAN、スイッチ、パネル類を重ねて同時に装着出来るようにしました。

FANで冷却を強化すると、HDD搭載台数が減ってしまう等の問題が発生せず、より自由なレイアウトで10段のベイを無駄なく活用していただけます。

また、ベイ奥側に設けたスリットにベイパネル端を差し込む構造により、振動を抑制します。
マザーボードベースはもちろん取り外し可能、狭いケース内スペースに囚われず、マザーボード、CPU-FAN、大きなPCIカード等も、ストレス無く取り付け、取り外ししていただけます。

シャーシへのベース取り付けも、レール方式でスムーズに行えるよう考慮しました。
マザーボードベース裏面には大きな開口を用意、昨今のトレンドとなっている大きなCPU冷却ユニットもマザーボードをベースから取り外す事無く、装着していただけます。
マザーボード固定金具には新規設計したものを採用。
従来の六角スペーサーと違い、「+」ドライバーのみで締め付けが可能、またマザーボード取り外し時にスペーサーが一緒に回って外れてしまう症状も改善しています。
外装パネルは、ローレットビス(手回しネジ)によりツールレスにて取り外し可能。
手前へ取り外す構造にした事で、ビスを正面から外すことが出来、背面ケーブルや壁際配置の際にもパネルが引っかかる事なく、スムーズな取り外しを実現しました。
取り付け取り外し頻度の高いPCIカードスロットをはじめ、ユーザー様が取り付け取り外しを行うほぼ全てのネジ穴に対してステンレス2mm厚板によるネジ穴補強を徹底して実施。
アルミケース最大の弱点だった、ネジ穴の弱さを飛躍的に改善するとともに、万が一ネジ穴が損傷した場合でも補強部分のみを交換修理する事で、末永くケースを愛用していただけるよう考慮しました。

(ネジ穴補強部分は、お客様送料負担で
 無償修理いたします)
電源はシャーシ下部に配置。
台座を設けることで電源FANの位置に囚われずにケーブルの取り回し次第で、表、裏、お好きな方向での取付けが可能です。
電源台座前方には、未使用ケーブル収納BOXを用意。
使用しないケーブルを収納する事により、スマートな配線を実現しています。
筐体内部エアフローの改善にも有効です。
電源操作パネルのボタンにはアルミインゴット削り出しボタンとタクタイルスイッチの組み合わせを採用。
確かなクリック感で確実なスイッチングが可能です。

またリセットスイッチ部には誤操作防止パネルを配置、ボタンをパネル表面より下げることで、接触等による誤操作を防止しました。

パネル左側には最新のUSB3.0ポート(※)を2基装備しています。

※お手持ちのマザーボード次第で、
  USB2.0仕様も選択可能です。
全ての冷却FAN取り付けで、従来のタッピングビスによる簡易的な固定方法を廃止し、専用のFAN固定パネルによる挟み込み固定を採用。

FANにタッピング傷を付ける事無く、
強力且つ平面的な挟み込み固定によりFANの振動を抑制します。
オプションのHDD垂直増設ユニットを使用することで、ATXミドルタワーケースとしては驚異的な、3.5インチHDD15台搭載が可能、大容量サーバー、ワークステーション用ケースとして、使用していただけます。

※HDD垂直増設ユニット使用時は、
  HDD台数分の熱が発生する為、
  フロントFAN増設パネルとの併用を
  お勧めいたします。
オプションのFAN増設パネルを使用する事で、12cmFANを最大9台搭載可能、
圧倒的なエアフローを実現します。

うち、フロントFAN3台はデュアルレイアウトシステムと静圧重視の38mm厚FAN対応で、ストレージを直接強力に冷却、システムの安定性を向上させる事が可能です。

また、サイドFAN、トップFANをシャーシ側に配置した事により、ケーブルを取り外す事無く外装パネルの取り外しが可能です。

さらに、PCIカード交換、内部取り回し変更等で取り外し頻度の高いサイドFANはジュラコンキャッチによる固定を採用。
ツールレスでスムーズな取り付け、取り外しを実現しています。
ベイシステム重視設計の為、筐体後方での
搭載カード長は265mmとやや短めですが、ベイ側にカードを入り込ませれば、
最大450mmまでのビデオカードを搭載可能。

例えばATX規格のPCI 7スロット全てに
カードを装着した場合、写真のように4ベイが占有されますが、残り6ベイが使用可能ですので、シャドウベイ2台ずつで3ベイ、スイッチパネル1ベイを搭載しても、5インチアクセサリ2台が搭載可能。
ミドルタワーケースとしては他ケースと比べても見劣りしない搭載数を実現しています。

又、ベイ占有時も、カード前方には冷却FANが搭載出来ます。
ケース筐体の足には標準のプラフットだけでなく、オプションのキャスターも取り付け可能。

ドライブ等の多数搭載で、筐体重量が増大する場合キャスターによる容易な筐体移動が可能です。

また、パーツ換装の際も、筐体を持ち上げずに向きを変更出来る為、スムーズな作業が可能です。

※キャスターはストッパーの無い
  タイプですので、斜面にケースを
  設置する場合には使用できません。
フロントパネル固定には取付け取り外しが容易なジュラコンキャッチを採用しています。
また筐体の統一感を図れるよう、金属製のボールキャッチ(左写真)もオプションで選択可能です。

固定性能的には殆ど変化なく、その上高価ですが、筐体の質感を金属のみで統一したいコアユーザー様向けのオプションです。
ローレットネジ(手回しネジ)強化仕様をオプションにて選択可能。
主要部分のネジをローレットネジに変更する事により、より気軽にパーツ交換等の作業が可能に。

標準タイプとの比較で下記部分が追加でローレットネジ仕様となります。
 ・フロントベイ固定ネジ(20本)
 ・PCIカード固定ネジ(7本)
 ・マザーボードベース取り付けネジ(5本)
外観にはオプションでアルマイトモデルを選択可能。より高い質感の外観をお楽しみいただけます。

カラーは、
 ・マットブラック(左上)
 ・ブラック(右上)
 ・ゴールド(左下)
 ・シルバー(右下)
の4色からお選びいただけます。
※上記写真は開発中の物を含みます。
※こちらの商品は受注生産品となりますので、出荷まで最大で14営業日お待ちいただく事がございます。

※アルマイトモデルをご注文の場合、出荷まで最大で18営業日お待ちいただく事がございます。


(仕様)
製品名 AX1
型番 PCC-AX1-BK、PCC-AX1-WH
フォームファクター ATX、Micro ATX、Mini ITX
(MBサイズ:305mm×244mm迄対応)
対応電源 ATX規格
主素材 シャーシ アルミニウム合金(1.5mm) ※1
外装パネル アルミニウム合金(1.2mm) ※1
補強素材 ステンレス合金 ※1
表面処理 シャーシ 焼付け塗装(クリヤー) ※2
外装パネル 焼付け塗装(ブラック、ホワイト) ※2
or
アルマイト加工(オプション-4色)
ドライブベイ 5.25インチベイ 10(うち4ベイが使用済み)
5インチフロントプレート3台分付属
2.5インチシャドウベイ 2(着脱式、5.25インチ1ベイに装着済)
3.5インチシャドウベイ 2(着脱式、5.25インチ2ベイに装着済)
ストレージ最大搭載数 5.25インチデバイス 9(オプション使用時)
3.5インチHDDデバイス 15(オプション使用時)
2.5インチHDD(SSD)デバイス    64(オプション使用時) ※6
ケースファン フロント 12cm×1 ※4,5
(アルミダストフィルター内蔵)
リア 12cm×1 ※4,5
ケースファン最大搭載数 12cm×9(オプション使用時)
スイッチ パワー 1
リセット 1
LED パワー 1(緑色)
HDD 3(赤色)
PCIスロット 7
前面入出力端子 USB3ポート×2(USB2仕様も選択可)
マザーボードベース 着脱式
電源ユニット 非搭載
筐体足 プラフット(オプションでキャスター選択可)
外装寸法 237×495×505(幅×奥行き×高さ) ※3
重量(シャーシ+パネル) 約7Kg
付属品 ネジセット、マザーボード固定金具(10個)、
5インチフロントプレート
(丸穴2セット 長穴1セット 計3セット)、
拡張カードスロットカバー(7枚)、
組み立てマニュアル
※1 加工時に若干のスレやキズが生じる場合があります。
   スレやキズの発生は極力抑えるよう心がけていますが、
   機能上問題ない部分のスレやキズについてはあらかじめ御了承ください。
※2 手作業による塗装の為、若干のムラや異物による凹凸が生じる場合があります。
※3 高さは、筐体足がプラフット時の寸法です。(キャスター時は545mm)
※4 標準搭載FANは12cm 1000rpm 3ピン 静音仕様です。
※5 FAN無し選択時は、FAN固定プレート、FANガード、FANフィルター付属(FANのみ取外し)
※6 物理スペース上可能な搭載台数となります、
   18台以上搭載時の運用可否についてはユーザー様の力量が問われますので、
   弊社と致しましては保障対応外とさせていただきます、予めご了承ください。

※ 上記仕様は断りなく変更される場合があります。
